작성일 2015년 03월 18일
에이치성형외과가 2015년 당시 사용한 의료 3D프린터와 안면골 모델의 출력·파라핀 제거·후처리 과정을 소개하고, 의료진이 데이터 제작에 직접 관여한 이유를 기록한 기술 칼럼입니다.

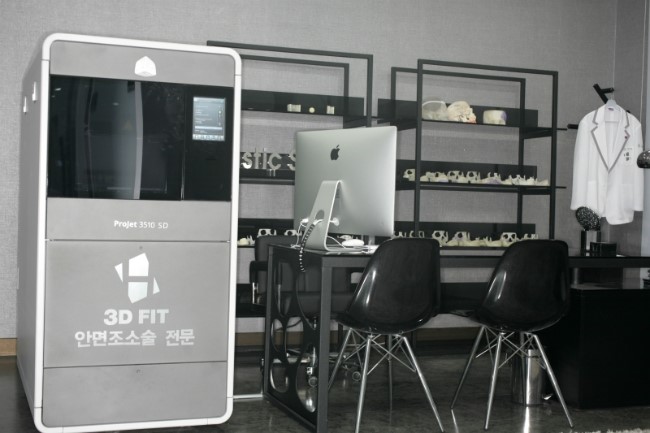

진료실과 의료 3D프린팅 작업 공간
원문은 진료실을 환자 영상 데이터를 확인하고 수술용 골격 모형을 제작하는 작업 공간으로 함께 사용했다고 소개합니다. 책장에는 수술 계획을 위해 출력한 환자별 뼈 모형이 놓여 있습니다.
저자는 외부 출력 과정에서 데이터 변환과 제작 조건에 따라 오차가 달라질 수 있다는 경험 때문에, 환자 영상 데이터의 획득부터 모델링과 출력까지 의료진이 직접 확인하는 체계를 구축했다고 설명했습니다.

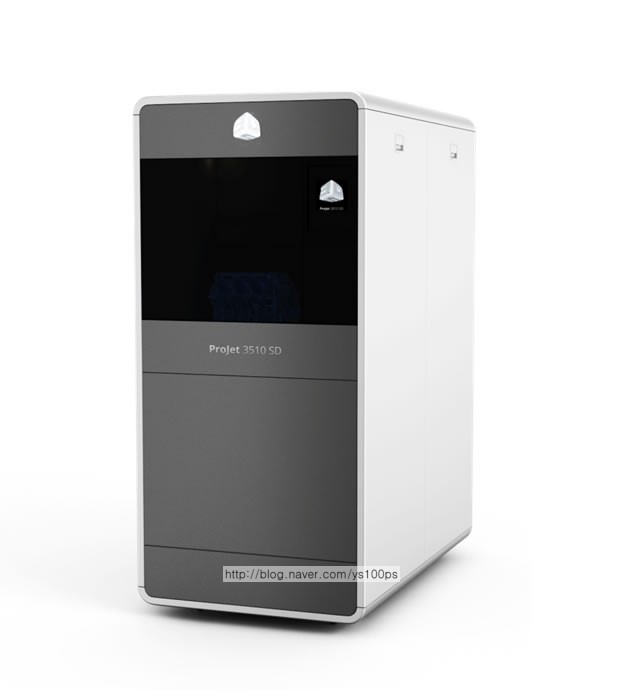

2015년 당시 사용한 3D프린터
원문에는 미국 3D Systems사의 ProJet 5310 SD 모델로 표기되어 있습니다. 당시 기록에 따르면 최대 해상도는 32μm(0.032mm), 전체 두개골을 출력할 수 있는 조형 면적, 파라핀 기반 서포트와 VisiJet 계열 출력 재료를 특징으로 소개했습니다.

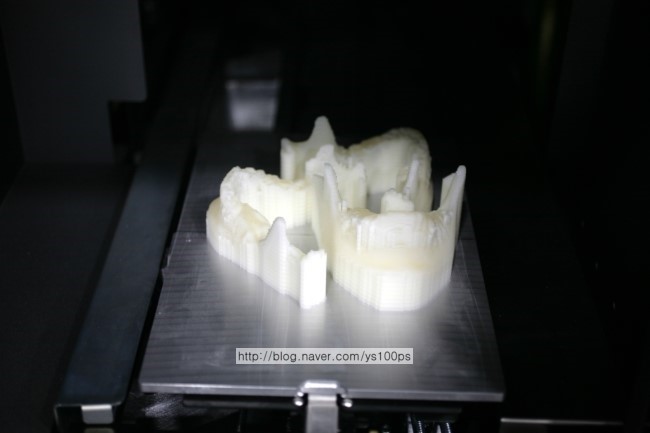

안면골 모델 출력과 파라핀 후처리 과정
원문에 따르면 턱 하나 높이의 모델을 출력하는 데 약 12시간이 걸렸고, 같은 높이 안에서 배치하면 3~4개 모델을 동시에 출력할 수 있었습니다. 출력 시간은 한 층의 개수보다 전체 조형 높이의 영향을 크게 받는다고 설명했습니다.
- 약 60~65℃의 온장 환경에서 1차로 파라핀을 녹입니다.
- 약 60℃로 가열한 오일에서 남은 파라핀을 제거합니다.
- 모형 표면의 기름기를 제거해 후처리를 마무리합니다.
이 후처리에는 당시 약 3~4시간이 추가로 소요됐다고 기록되어 있습니다. 온도와 시간은 해당 장비·재료·당시 공정에 관한 설명이므로 다른 시스템에 그대로 적용할 수 있는 절대 기준은 아닙니다.

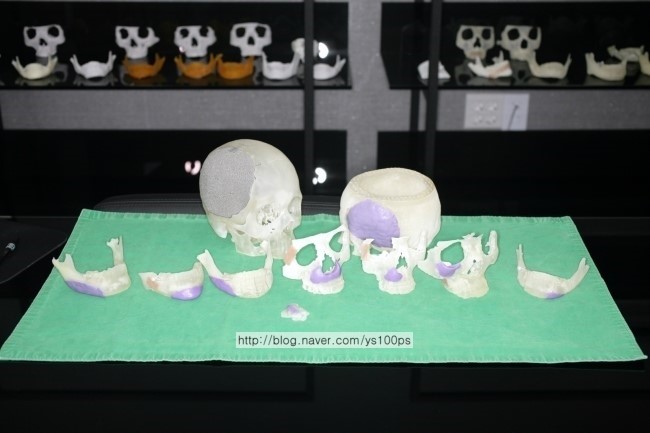

상안면부·중안면부·하안면부 모델의 활용
환자의 수술 부위에 따라 상안면부, 중안면부와 하안면부를 구분해 출력하고, 골격의 모양과 좌우 차이를 확인하는 데 활용했습니다.
자주 묻는 질문
안면골 3D프린팅 모형은 왜 만드나요?
환자의 복잡한 골격 구조와 비대칭을 입체적으로 확인하고 수술 전 계획과 시뮬레이션에 참고하기 위해 제작합니다.
출력 후 바로 사용할 수 있나요?
장비와 재료에 따라 서포트 제거, 세척과 경화 같은 후처리가 필요합니다. 이 글의 장비는 파라핀 제거 공정을 거쳤습니다.
출력 시간은 무엇에 영향을 받나요?
적층형 장비는 모델의 높이, 층 두께, 배치와 재료에 따라 달라집니다. 원문에서는 전체 조형 높이가 중요한 요소라고 설명했습니다.
의료진이 직접 데이터 제작에 관여한 이유는 무엇인가요?
저자는 영상에서 필요한 골격을 분리하고 수술 목적에 맞게 모델을 만드는 과정에서 임상적 판단과 품질 확인이 중요하다고 보았습니다.
작성 및 의학적 내용 감수: 백정환 원장 / 에이치성형외과
이 글은 2015년 3월 18일 작성된 장비 및 기술 기록을 바탕으로 정리했습니다. 모델명·해상도·재료·출력 시간과 후처리 조건은 당시 원문 기준이며 현재 장비 사양이나 공정과 다를 수 있습니다.
