작성일 2015년 03월 01일
Cephalo와 파노라마, 3D CT로 하악골 상태를 확인한 뒤 데이터를 편집해 실제 뼈 모형을 출력하고, PMMA를 이용한 3D Fit 맞춤 보형물로 사각턱과 무턱, 이차각을 재건한 과정을 정리한 기록입니다.
3D 프린팅을 활용한 안면골 재건 과정을 기록하는 이유
이 글은 다음과 같은 분들에게 관련 지식과 경험을 나누기 위해 작성했습니다.
- 사각턱 과절제로 어려움을 겪는 환자
- 3D 프린팅 기술의 의학적 활용에 관심 있는 비의료인
- 3D 프린팅 기술을 의료 현장에 활용하고자 하는 의사
검사 영상과 3D 데이터 처리 등 다소 전문적인 내용이 포함되어 있습니다.
수술 전 안면골 검사를 위한 영상 촬영
수술 전에는 3D CT와 Cephalo AP, Cephalo Lateral, 파노라마 영상을 촬영했습니다.

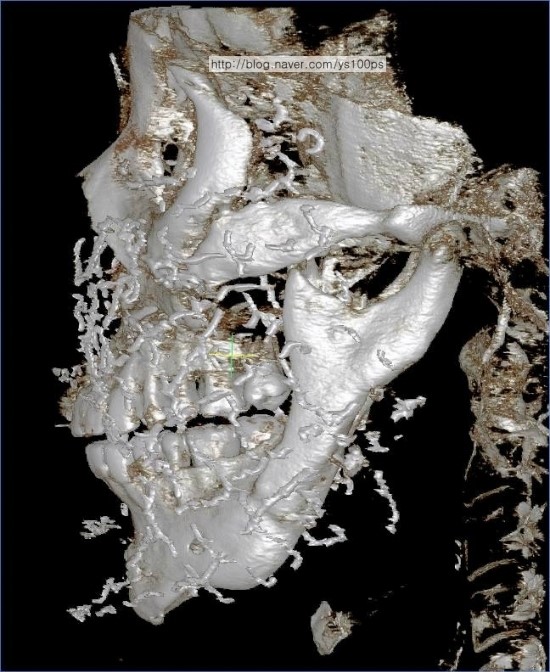

3D CT 데이터에서 노이즈와 금실 제거
촬영된 3D CT에서 컴퓨터 프로그램을 이용해 노이즈와 피부에 삽입된 물질인 금실을 제거했습니다.안면골 형태를 보다 명확하게 확인하고 3D 출력용 데이터를 만들기 위한 과정입니다.
3D 프린터로 출력할 하악골 부위 편집
3D 프린터로 실제 뼈 모형을 출력하기 위해 필요한 하악골 부위만 컴퓨터로 분리하고 편집했습니다.
3D 프린팅 뼈 모형과 PMMA 맞춤 보형물 제작
편집한 데이터를 이용해 실제 크기의 뼈 모형을 3D 프린터로 출력했습니다.출력한 모형 위에서 PMMA, 즉 본시멘트를 이용해 3D Fit 맞춤 보형물을 제작했습니다.
사각턱·무턱·이차각 재건 전후 3D CT
실제 뼈 모형과 뼈 대체 물질인 PMMA를 활용해 사각턱과 이차각을 재건하고,무턱 부위에는 3D Fit 맞춤 보형물을 적용했습니다.
3D CT 데이터를 뼈 모형으로 출력하는 과정
CT 장비에 따라 사용하는 전용 프로그램이 다르며,3D 입체 영상을 처리하는 과정에서도 여러 프로그램이 사용됩니다.
원문에 소개된 외부 참고 자료:CT DICOM 파일을 3D 프린팅 데이터로 처리하는 과정
관련 환자 상담 기록:사각턱 과절제 후 개턱 증상과 하악각 재건 계획
자주 묻는 질문
사각턱·무턱·이차각 재건 전에는 어떤 검사를 하나요?
이 사례에서는 3D CT와 Cephalo AP, Cephalo Lateral, 파노라마 영상을 촬영해 하악골과 턱끝의 상태를 확인했습니다.
3D CT에서 노이즈와 금실을 제거하는 이유는 무엇인가요?
안면골의 형태를 명확하게 확인하고, 3D 프린터로 출력할 뼈 모형 데이터를 만들기 위해 컴퓨터 프로그램으로 불필요한 영상 정보를 제거했습니다.
PMMA 맞춤 보형물은 어떻게 제작했나요?
환자의 CT 데이터를 편집해 실제 크기의 하악골 모형을 3D 프린터로 출력한 다음, 그 모형 위에서 PMMA를 이용해 필요한 형태의 3D Fit 맞춤 보형물을 제작했습니다.
이 사례에서는 어떤 부위를 재건했나요?
3D 프린팅 뼈 모형과 PMMA를 활용해 사각턱과 이차각을 재건하고, 무턱 부위에는 3D Fit 맞춤 보형물을 적용했습니다.
작성 및 의학적 내용 감수: 백정환 원장 / 에이치성형외과
이 글은 2015년 3월 1일 작성된 특정 환자의 수술 기록을 홈페이지용으로 정리한 자료입니다.개인마다 뼈와 연부조직의 상태 및 수술 이력이 다르므로 동일한 수술 방법이나 결과를 의미하지 않습니다.구체적인 적용 가능 여부와 치료 계획은 의료진의 진료와 상담을 통해 확인해야 합니다.
